WP311投入式液位變送器
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
產品描述
WP311型投入式液位變送器（也稱靜壓式液位變送器）選用進口帶防腐膜片敏感組件，將芯片裝入一個不銹鋼（或聚四氟乙烯）殼體內。頂部的鋼帽起保護傳感器的作用，也能使被測液體流暢地接觸到膜片。該產品采用特制的通氣電纜，使感壓膜片的背壓腔與大氣良好相通，測量液位不受外界大氣壓變化的影響，測量準確，長期穩定性好，并具有優良的密封及防腐性能，符合船用標準，可直接投入到水、油等液體中長期使用。聚四氟乙烯材料的外殼及電纜可測量多種強腐蝕性液體。
◆獨特的內部結構工藝徹底解決冷凝結露的問題。
◆采用特制的電子設計技術基本解決雷擊問題。
特點
采用先進電路處理技術，性能穩定、高靈敏度；多種量程，最大可測200m(水柱壓力)；采用316L不銹鋼隔離膜片，適用于多種測量介質；配置靈活，根據需要可選擇不同配置。
應用：工業現場液位測量與控制、 城市供水及污水處理 石油、化工、電廠、水文監測、水庫、大壩、水電建設等領域的液位的測量與控制。
液位變送器工作原理
用靜壓測量原理，當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：
Ρ = ρ ×g×H + Po
式中：P---變送器迎液面所受壓力
ρ---被測液體密度
g---當?shù)刂亓铀俣?nbsp;
Po---液面上大氣壓
H---變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po ，使傳感器測得壓力為：ρ ×g×H。所以通過測取壓力P，可以得到液位深度 。
投入式液位變送器特點
1、使用壽命長
液位變送器膜片采用高技術激光調制電路，傳感器外殼采用不銹鋼制作。
2、安裝方便
僅需將投入式液位變送器探頭投入液體中，引出信號線同二次儀表連接就可進行液位測量。
3、溫度穩定性好
投入式液位變送器本身在0-70℃內實現了溫度補償，在信號轉換電路中加入了溫度補償電路，消除電路溫漂對精度的影響，從而提高精度。
選型表
WP311 | 投入式液位變送器 | ||||||
代碼 | 結構形式 | ||||||
| 1 | 一體式不帶接線盒 | ||||||
| 2 | 分體式帶接線盒 | ||||||
代碼 | 輸出信號 | ||||||
1 | 二線制(4～20)mA(默認) | ||||||
| 2 | 0～10mA | ||||||
| 3 | 0～5VDC | ||||||
| 4 | 其它注明 | ||||||
| 代碼 | 準確度 | ||||||
2 | 0.25% | ||||||
| 5 | 0.5% | ||||||
代碼 | 探頭類型 | ||||||
1 | 螺紋M27×2（標準出廠配置） | ||||||
| 2 | 法蘭安裝 | ||||||
| 3 | 特殊安裝形式 | ||||||
代碼 | 量程(單位：m 范圍：0-100m） | ||||||
| */* | |||||||
代碼 | 顯示方式（僅限于分體式帶接線盒類型） | ||||||
| 1 | 無顯示（默認） | ||||||
| 2 | 0～100%線性指示 | ||||||
| 3 | LCD數字量程顯示（液晶） | ||||||
| 4 | LCD數字0～100%顯示（液晶） | ||||||
| 5 | LED數碼管0～100%顯示 | ||||||
| WP311 | 1 | 2 | 5 | 1 | 0/5 | 3 | |
選型說明
注明測量范圍（液位高度），對于一些特殊介質，注明介質的密度。
選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。
產品安裝于多雷雨地區時，訂貨時應注明“防雷”，建議用戶在現場安裝防雷擊保護裝置，并確信品及電源接地。
關于導氣電纜長度的選?。阂话惚葘嶋H液位高度長1～2米。
安裝使用
在敞口的容器中測量靜態液位時，把液位變送器直接投入到容器底部，在容器開口處用尼龍帶或三腳可調安裝架等將電纜線（接線盒）固定即可。

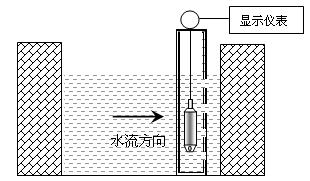

在流動的液體中測量液位時，因介質波動較大，可以在液體中插入一根Φ45mm的鋼管，同時在水流方向的反面不同高度的管壁上打若干小孔，使液體流入管內。另一種方法是在液體底部加裝阻尼裝置，以過濾泥沙和消除動態壓力和波浪對測量的影響。
 |  |
靜態下液位測量 | 動態下液位測量 |
 |  |
結構尺寸

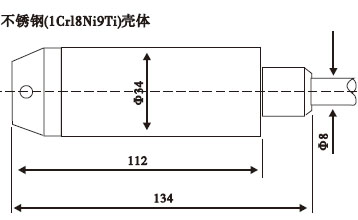

探頭結構尺寸

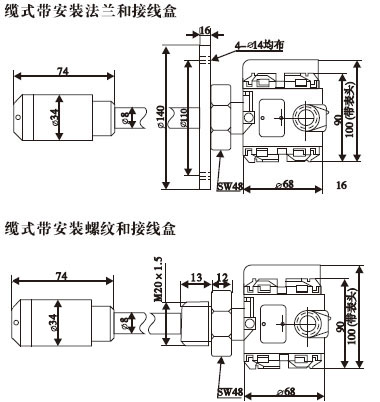

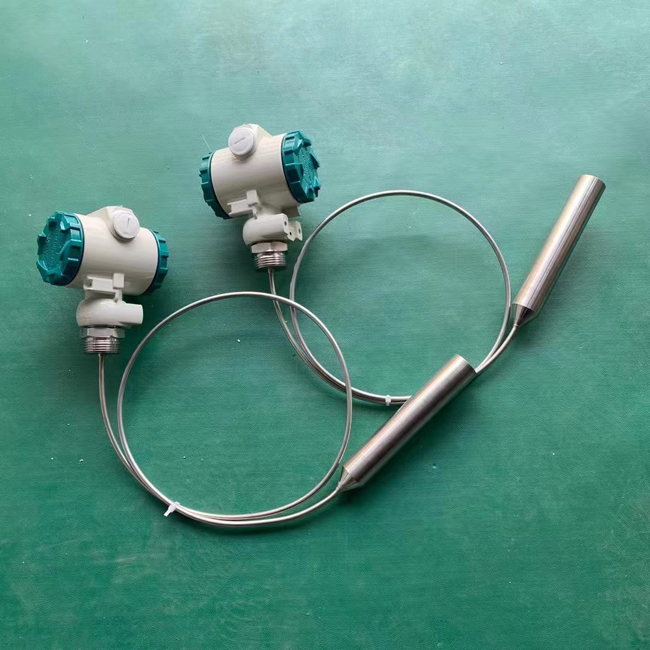

帶接線盒分體式液位變送器
該變送器投入到液體中的只是壓力探頭，電路部分在另一端的接線盒里，可方便用戶調校。分體式液位變送器的壓力探頭為不銹鋼(1Cr18Ni9Ti or 316L)材料，電纜護套為橡塑，特殊要求可選擇聚四氟乙烯探頭、不銹鋼或聚四氟乙烯電纜護套材料。
投入式液位變送器安裝須知
1、由于罐底或艙底易沉積污泥、油渣等物，建議將測量探頭離開罐（艙）底一定高度，以免雜物堵塞探頭。
2、在介質波動較大，導氣電纜很長的情況下，對探頭應采用套筒將其固定，以防探頭擺動而影響測量精度。
3、變送器側面安裝時，導氣電纜彎曲半徑應大于10厘米，避免彎曲過度而將導氣電纜損壞。
4、投入式液位變送器接地端子應可靠接地，電源屏蔽線應與其相連。
5、測量易爆危險品時，必須嚴格按照GB3836.1-83《爆炸性環境用防爆電器設備通用要求》和GB3836.4-83 《本質安全型電路和電氣設備“i”》中的有關規定進行安裝。
投入式液位變送器如何安裝
1、液位計安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管 （不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用。
2、測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管 （在液體流向的反面不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用。
3、變送器的安裝方向為垂直，投入式安裝位置應遠離液體出入口及攪拌器。
4、在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線
