概述
     裝配熱電偶通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。 主要特點有：裝配簡單，更換方便；壓簧式感溫元件，抗振性能好；測溫范圍大；機械強度高，耐壓性能好
　　裝配式熱電偶通常是由熱電極絕緣材料保護管和接線盒等部件組成。其中兩熱電極一端焊接在一起，起感溫元件的作用，是熱電偶的核心部份。絕緣材料的作用是將兩熱電極隔離開，防止短路現像。保護管的作用是使熱電極和被測介質不直接接觸，此外還起固定和支撐熱電偶感溫元件的作用。接線盒的作用是用來固定連接感溫元件與外接導線，并保護感溫元件免受外界氣氛侵蝕。
　　產品執行標準：IEC584、IEC1515、GB/T16839-1997、JB/T5582-91
　　裝配熱電偶熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m。

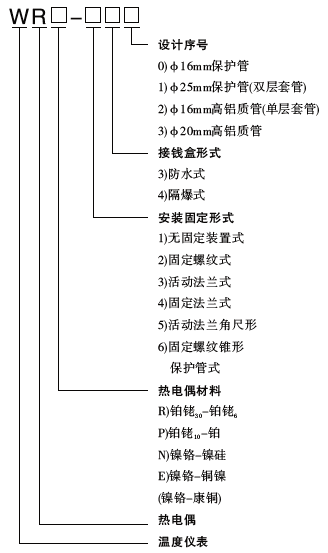

WR裝配式熱電偶基本型號

統一設計型熱電偶

無固定裝置式（陶瓷保護管）熱電偶

保護管直徑和長度

裝配式熱電偶型號規格

注：
1) 熱響應時間T0.5<90秒
2) 打“* ”分度號作特殊規格訂貨
●無固定安裝裝置
產品型號

● 固定螺紋安裝裝置

固定焊接螺紋規格對照表
材料：SUS304或SUS316L

型號	M	H	S	D		型號	M	H	S
/PS-01	M27*2	32mm	32mm	Φ39		/PS-06	1/8NPT#	10mm	16mm
/PS-02	M33*2#	32mm	36mm	Φ44		/PS-07	1/4NPT#	14mm	19mm
/PS-03	G1/2”#	20mm	27mm	Φ34		/PS-08	1/2NPT#	25mm	27mm
/PS-04	G3/4”	25mm	32mm	Φ39		/PS-08	3/4NPT	25mm	32mm
/PS-05	G1”#	30mm	36mm	Φ44		/PS-10	1NPT#	30mm	38mm
公稱壓力：10MPa

注：螺紋尺寸中大“#”符號表示外保護管直徑應相應調整。

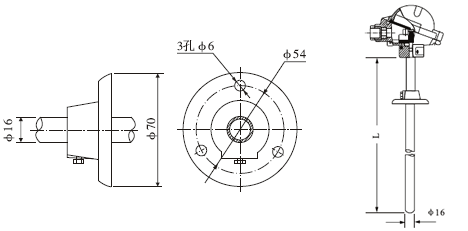

● 活動法蘭安裝裝置
產品型號：

WRN(單、雙支)—320，321，330，331 WRK(單、雙支)—320，321，330，331 WRE(單、雙支)—320，321，330，331 WRJ(單、雙支)—320，321，330，331 WRT(單、雙支)—320，321，330，331

活動法蘭
材料：鑄鐵

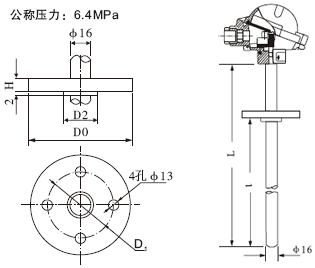

● 固定法蘭安裝裝置
產品型號：

固定法蘭
材料：321、321、316L、45#鋼

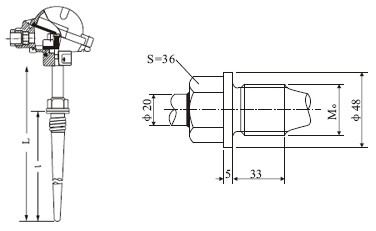

● 錐形固定螺紋安裝裝置

注
　　 1)響應時間T0.5<90秒
　　 2)打“*”分度號作特殊規格訂貨
　　 3)公稱壓力：30Mpa, 流速<80m/s

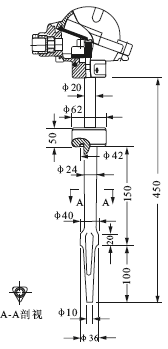

● 焊接固定錐形保護管式熱電偶

熱電偶類別	產品型號	分度號	測量范圍	保護管材料	熱響應時間T0.5s	工作端形式
單支鎳鉻-鎳硅	WRK-624	K (EU-2)*	0~600℃	不銹鋼 1Cr18Ni9Ti	＜20	接殼式
	WRK-625				＜30	絕緣式
單支鎳鉻-康銅	WRE-624	E (EA-2)*			＜20	接殼式
	WRE-625				＜30	絕緣式

注:
1)響應時間T0.5<90秒
2)打“*”分度號作特殊規格訂貨
3)公稱壓力：30Mpa, 流速<80m/s

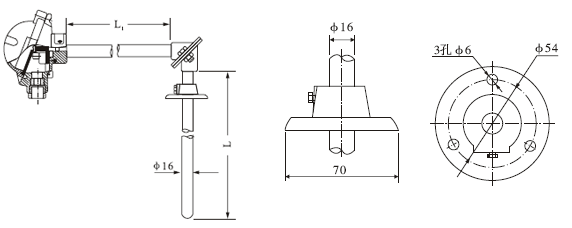

●活動法蘭角尺形熱電偶

注：
1)熱響應時間T0.5<90秒
2)打“*”分度號作特殊規格訂貨
