SWP202（雙路）熱電偶/熱電阻溫度變送器
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
產品描述
SWP202（雙路）熱電偶/熱電阻溫度變送器選型表
| 雙路溫度變送器型號 | 代 碼 | 說 明 | ||||||||
| SWP-20 | □-□-□/□-□-□-□-□ | SWP20系列智能模塊 | ||||||||
| 輸入通道數 | 2 | 雙路輸入 | ||||||||
| 模塊功能 | TC TR | 熱電偶 熱電阻 | ||||||||
| 一路 輸入信號 | 01 02 03 04 05 06 07 08 09 10 11 | B分度號（400～1800℃） S分度號（0～1600℃） K分度號（0～1300℃） E分度號（0～1000℃） T分度號（-199.9～320℃） J分度號（0～1200℃） WRe分度號（0～2300℃） Pt100分度號（-200～650℃） Pt100.1分度號（-99.9～199.9℃） Cu50分度號（-50～150℃） Cu100分度號（-50～150℃） | ||||||||
| 第二路 輸入信號 | 代碼同上 | 參數代碼同上參數代碼同上 | ||||||||
| 一路輸入信號對應輸出 | 1 2 | 1-5V 4-20mA | ||||||||
| 第二路輸入信號對應輸出 | 1 2 | 第二路輸出為1-5V輸出 第二路輸出為4-20mA | ||||||||
| 輸出兩路隔離 | A | 輸出兩路隔離 | ||||||||
| 供電方式 | N W T | AC220V （可省略） DC24V供電 AC90～260V供電（開關電源） | ||||||||
| 顯示模塊 | 省略 D | 無顯示，不能修改參數 有顯示和操作按鍵，能自由修改參數 | ||||||||
昌暉自動化系統有限公司雙路熱電阻溫度變送器SWP-202TR和雙路熱電偶溫度變送器SWP-202TC
是一種小型化插裝式結構的多功能輸入型溫度變送模塊。它將來自熱電偶的熱電動勢或熱電阻的阻值變換成為與溫度 成比例的隔離1-5VDC或4-20mADC輸出信號。
SWP-20系列雙路智能溫度變送器特點
1、產品為萬能輸入，可輸入熱電偶和熱電阻信號。通過SWP-20SHA顯示模塊或SWP-20PCA編程器可以顯示和修改變送器相關參數，用戶能自由改變量程和輸出。
2、本溫度變送器有自動冷端補償功能和斷偶保護功呢。
3、用戶可自由改變溫度變送器量程和輸出。
4、可選擇交流或直流供電方式。
5、儀表全部采用進口元件、內部采用微處理器進行數學運算，具有高精度、高可靠性。
主要技術指標
1、精度等級： 0.5%F.S或0.2%F.S
2、分辨率： ±1字
3、測量范圍： -1999～9999字
4、零點遷移：
輸入量程的-100%～+100%
5、冷端補償誤差： ±1℃
6、斷偶保護：
斷偶保護時間小于2s/FS
7、輸出信號： 0-10mA（負載電阻<750Ω） 4-20mA（負載電阻<500Ω）
0-5V（負載電阻≥250KΩ） 1-5V（負載電阻≥250KΩ）
8、通信輸出： 接口方式--標準串行雙向通信接口：RS-485，RS-232C
9、儀表使用環境溫度：0～50℃
相對濕度：≤85RH；避免強腐蝕氣
10、供電電壓： AC90-265V/50Hz或DC24V±10%
11、功
耗： ≤6W（AC220V電源供電）
≤6W （DC24V電源供電）

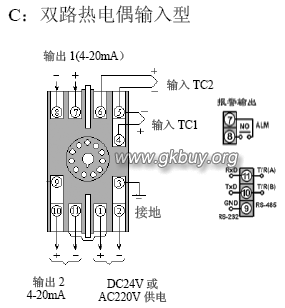

SWP-202TC雙路熱電偶溫度變送器接線圖

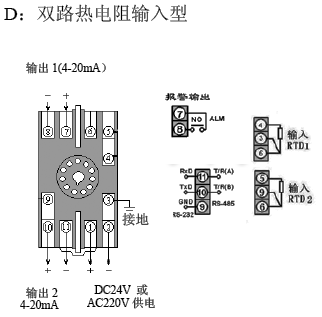

SWP-202TR雙路熱電阻溫度變送器接線圖

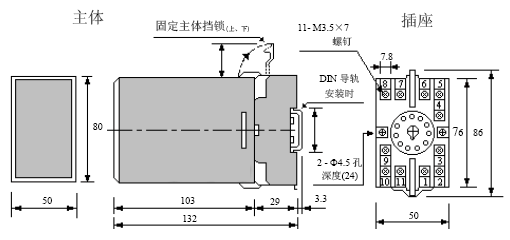

安裝形式：DIN導軌安裝或壁裝。外形尺寸：（單位：mm）

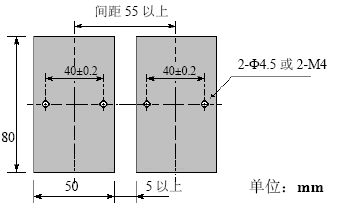

安裝尺寸
·請按上圖設置安裝間距
·DIN導軌安裝時，采用35mmDIN導軌安裝，主體間應有5mm的間距。
·使用配線槽時，請將配線槽安裝在距離主體上下面各20mm以上的位置上。
