KH-248H智能溫度變送器模塊
KH-248H智能溫度變送器模塊符合HART協議，用戶能夠利用HART通信管理器對其進行檢測和組態。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
1.概述
KH-248H智能溫度變送器模塊符合HART協議，用戶能夠利用HART通信管理器對其進行檢測和組態。
可方便與PT50、PT100、PT1000、CU50、CU100五種熱電阻或R、S、J、T、E、K、N八種熱電偶連接、組成HART 協議的智能溫度變送器。
2.接口特性與技術參數
· 可通過手持器和PC機組態調試軟件遠程管理；
· 4～20mA輸出疊加HART協議數字通信（兩線制）；
· 通信符合HART協議標準；
· HART通信不影響4～20mA的模擬輸出；
· HART變送器供電電壓：12V～36V DC；
· 輸入輸出隔離：隔離電壓為500V AC；
· A/D數字精度：不同傳感器對應的數字精度不同RTD為±0.1℃；E為±0.2℃、J為±0.25℃、K為±0.25℃、N為±0.40℃、R為±0.60℃、T為±0.25℃，S為±0.5℃，B為±0.75℃；
· D/A輸出精度：±0.05%F.S；
· 參比條件下總的模擬精度= A/D數字精度+ D/A輸出精度；
（熱電偶輸入式還要加上冷端補償所帶來的±0.25℃的附加誤差）；
· 阻尼：0～32秒可調；
· 工作環境溫度：無LCD顯示-40℃～+85℃。
· 物理尺寸：44mm(直徑) X 25mm（高）

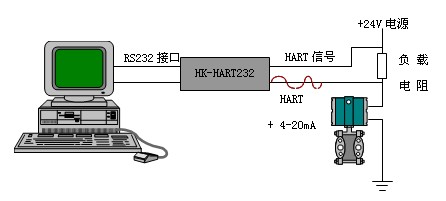

3.儀表與計算機連接示意圖

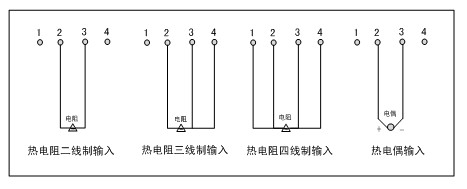

4.傳感器接線方式
5.KH-248H智能溫度變送器實拍圖
