溫度傳感器安裝凸臺
概述溫度傳感器凸臺焊接于設備或管道上，用于安裝帶固定螺紋的熱電偶、熱電阻和雙金屬溫度計，通常用在較高溫度或不超過6.3MPa壓力的工況環境中。
熱電偶安裝450角凸臺|熱電阻安裝450角凸臺 45
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
概述
溫度傳感器凸臺焊接于設備或管道上，用于安裝帶固定螺紋的熱電偶、熱電阻和雙金屬溫度計，通常用在較高溫度或不超過6.3MPa壓力的工況環境中。
熱電偶安裝450角凸臺|熱電阻安裝450角凸臺
| 450角凸臺型號 | 尺 寸 mm | ||||||
| D | D1 | D2 | D3 | D4 | a | H | |
| GT01B（最常用） | M27×2 | Ф43 | Ф47 | Ф28 | Ф18 | 30 | 150 |
| GT02B（最常用） | M33×2 | Ф51 | Ф55 | Ф36 | Ф24 | 30 | 150 |
| GT03B | G1/2" | Ф35 | Ф39 | Ф27 | Ф16 | 30 | 90 150 |
| GT04B | G3/4" | Ф43 | Ф47 | Ф31 | Ф20 | 35 | 90 150 |
| GT05B | G1" | Ф51 | Ф55 | Ф41 | Ф30 | 40 | 90 150 |
熱電偶安裝直型凸臺|熱電阻安裝直型凸臺
| 直形凸臺型號 | 尺 寸 mm | |||||||
| D | D1 | D2 | D3 | D4 | D5 | a | H | |
| GT01A | M12×1.5 | Ф28 | Ф32 | Ф12 | Ф7 | Ф18 | 27 | 60 120 |
| GT04A （最常用） | M27×2 | Ф43 | Ф47 | Ф22 | Ф17 | Ф28 | 32 | 60 120 |
| GT05A（最常用） | M33×2 | Ф51 | Ф55 | Ф30 | Ф21 | Ф36 | 34 | 60 120 |
| GT06A | G1/2" | Ф35 | Ф39 | Ф21 | Ф16 | Ф27 | 35 | 60 120 |
| GT07A | G3/4" | Ф43 | Ф43 | Ф25 | Ф20 | Ф31 | 40 | 60 120 |
| GT08A | G1" | Ф51 | Ф55 | Ф35 | Ф30 | Ф41 | 45 | 60 120 |
雙金屬溫度計安裝450凸臺
| 雙金屬溫度計安裝450凸臺型號 | 尺 寸 mm | ||||||
| D | D1 | D2 | D3 | D4 | a | H | |
| GT06B | M27×2 | Ф43 | Ф47 | Ф28 | Ф14 | 20 | 110 |
雙金屬溫度計安裝直型凸臺
| 雙金屬溫度計安裝直形凸臺型號 | 尺 寸 mm | |||||||
| D | D1 | D2 | D3 | D4 | D5 | a | H | |
| GT02A | M16×1.5 | Ф32 | Ф36 | Ф14 | Ф7 | Ф18 | 27 | 60 120 |
| GT03A | M20×1.5 | Ф36 | Ф40 | Ф14 | Ф7 | Ф18 | 27 | 60 120 |

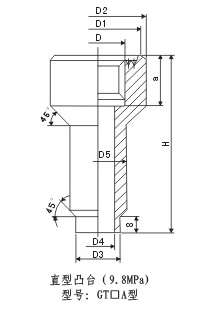

溫度傳感器安裝凸臺外形示意圖
直型凸臺 | 450角凸臺 |
|
|

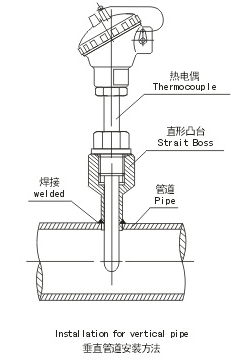

凸臺安裝示意圖（適用于熱電偶、熱電阻和雙金屬溫度計）

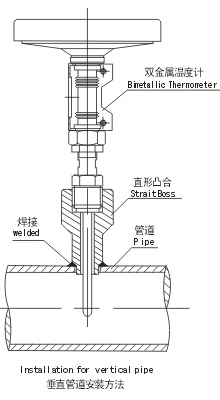

凸臺垂直管道安裝方法 | 凸臺彎曲管道安裝方法 |
|
|
凸臺傾斜管道安裝方法 | 凸臺垂直管道安裝方法 |
|
|
