Description
目前，羅斯蒙特HART475手操器已停產，替代型號AMS TREX系列設備通訊器
產品介紹
HART475 現場通訊器是在 375 現場通訊器的基礎上開發的, 同時還增加了創新性的新功能, 包括彩色顯示屏和先進的現場診斷。作為單一的手操器，只有475 現場通訊器可以同時提供所有這些功能。
※便利升級 選項可使手操器一直保持最新
475 現場通訊器可由用戶通過互聯網隨時升級, 從而避免了因送往服務中心所導致的時間拖延。帶有便利升級選項的手操器, 可以下載最新的設備描述文件(DDs), 新的功能, 或直接獲得新的許可授權選項。保持475現場通訊器更新就是這樣簡單。儀表供應商持續不斷地推出新的HART 和Ff現場總線設備, 并對現有設備不斷進行功能升級, 保持廠里所有設備的設備描述(DDs)更新是一件具有挑戰性的工作?，F(xiàn)在有了便利升級功能, 當新的HART和Ff現場總線設備描述文件（DDs）發布時, 只需要從互聯網直接下載就可以升級475現場通訊器了。隨時保持更新, 一切盡在您的掌握之中。
產品描述
475現場通訊器的設計理念, 就是要簡化你在現場的工作。用戶在操作HART和Ff現場總線設備時, 都可體驗到直觀的彩色圖形界面。它的觸摸屏幕比 PDA或掌上電腦還大, 支持HART協議版本5,6和7 (包WirelessHART) 的設備, 并能通過互聯網進行升級。
特點
觸摸顯示屏采用傳輸反射技術, 使您無論是在陽光下還是在普通光線中 都能清晰地讀取信息。多層背光調節功能的引入, 確保屏幕能在不同的光線條件, 甚至在廠區的昏暗燈光下 也清晰可讀。無論是在儀表間還是在現場, 觸摸感應屏幕和加大的操作按鈕令使用更 為快捷方便。
彩色圖形功能是每臺475現場通訊 器的標準配置。借助強大的EDDL技術, 以圖形方式從現場設備讀取數據。圖表, 曲線圖, 儀表盤以及產品的圖像只是其中的幾種顯示方 法, 這些圖形中所包含的重要設備 信息可由 475現場通訊器的彩色液 晶顯示屏讀取。
整個475現場通訊器的重量分配均勻, 適合現場單手操作。475于可靠的WindowsCE實時操作系統。
475現場通訊器備有充足的內存, 以便于未來的擴展。在其系統卡中, 包含有32M的應用內存和1G內存。
475現場通訊器適用于所有供應商的HART and FoundATion fieldbus 注冊設備。
通過 ValveLink Mobile 和增強的圖形功能在現場進行高級故障診斷
方便的存儲和打印設備組態信息，滿足分析和文檔的需求

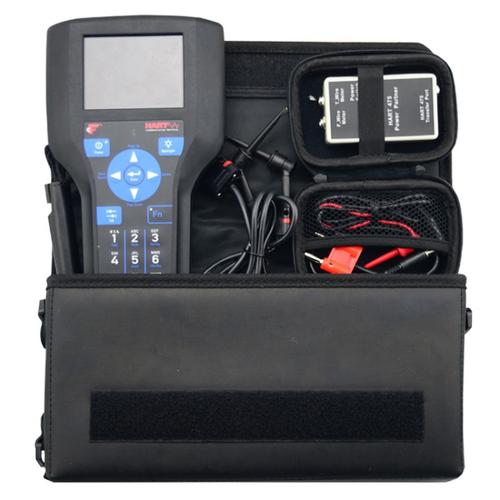

配置便攜式工作包的 475 現場通訊器，提供了組態和診斷HART和Ff現場設備的工具
橡膠套在現場能提供額外的保護
牢固可靠
被稱作“現場通訊器”的一個原因就是因為某些工作只能在儀表現場執行。475 現場通訊器是專門為工廠惡劣工況所設計的現場通訊器，能完成針對現場設備的任務。大的按鈕和導航鍵讓單手操作更加容易, 甚至可以戴著手套操作。堅固的顯示屏可以承受工廠中正常使用時的碰撞和敲擊。475 現場通訊器的橡膠套提供了在現場以及工具箱中的額外保護。橡膠套以及475的外殼也是根據本安標準設計, 能防止靜電累積。475 現場通訊器的設計, 制造,和測試都依據嚴格的標準。在任何地方它都可以助您圓滿完成任務。
本質安全
475 現場通訊器符合各認證機構和標準對本安的要求。所有的安全區域認證都包含在單一的選型項中（請參見訂購選型表）
– CENELEC/ATEX
– Factory Mutual (FM)
– Canadian Standards
Association (CSA)
– FISCO
– IECEx
電源模塊也通過認證可以在危險環境下安裝。
強大的診斷功能
※與AMS設備管理系統連接
AMS設備管理系統（以下簡稱AMS）是工業標準的資產管理軟件，475現場通訊器與之完全兼容。AMS在控制雜志的讀者評比中，連續10年獲得標定軟件的第一名。AMS通過使用現場智能設備的信息創建出預測性維護的環境。AMS允許您對HART, Ff現場總線和無線HART的設備進行組態, 標定, 存檔,和故障診斷。
※設備組態管理
使用便利升級工具, 您可以備份成百上千個設備的組態, 并在現場通訊器和PC之間進行數據傳送, 并且方便的查看和打印這些組態數據以進行分析。通過紅外接口, 475 現場通訊器與AMS之間能可以傳送設備組態數據, 攜帶475現場通訊器到現場更 新一個或多個設備的組態。475 手 操器最多可存儲多達 1000個設備的組態信息, 或傳送給AMS。475現場通訊器和AMS一起使用, 能為您所有的設備提供一個高效的 管理環境。
發現閥門故障
在現場用 ValveLink Mobile 工具進行閥門診斷，可以對Fisher?FIELDVUE? 數字閥門控制器快速實現包括閥門曲線，動態錯誤頻段和階越響應的測試。直觀的用戶界面讓 ValveLink Mobile更易使用和理解。在現場診斷故障或是傳輸結果到像 AMS 套件的設備管理系統中可以作深入的分析并存檔。
診斷網絡問題
475 現場通訊器能用來組態您工廠中所有的Ff現場總線設備, 使用它可以進行現場總線網段的高效啟動和故障查找。通過診斷總線段網絡的DC電壓和噪聲均值, 能建立一個符合質量要求的總線網。
通過監測網段的低頻噪聲, 能探測電源問題。通過診斷通訊信號強度, 能發現不正確的終端和出錯的設備。
對于HART回路, 475現場通訊器能確認回路中的DC信號是否正確。
規格
微處理器： 80MHｚ 日立SH3
內部閃存： 32M
系統存儲卡： 1GBSD卡
重量： 包含電池大概1.98磅（大約0.9Kg）
顯示： 1/4VGA(240*320象素)；彩色8.9cm觸摸屏，自動調光顯示
防眩涂層
鍵盤： 25個鍵，4個操作鍵，12個字母鍵，4個肩頭，4個功能鍵和開關鍵
接口： 3個4mm香蕉孔 （HART和Ff現場總線公用一個）
紅外數據口： 最大速率115kbs/s,距離最大30cm
工作環境： －10～50攝氏度
隨機存儲器： 32M
防護： IP51（正面）
擴展模塊： 32M
抗震： 1m落地至混凝土地面沒有問題
濕度： 0～95％（無凝露）
儲存： －20～55攝氏度（帶電池）
－20～60攝氏度（不帶電池）
電池： 可充電鋰離子電池，可使用20個小時，100～240VAC充電
充電器： 迷你DIN6芯插座
升級要求： winxp操作系統 光驅 能連接internet網
羅斯蒙特475現場通訊器選型表
| 型號 | 產品描述 |
| 475 | 現場通訊器(1) |
| 編號 | 通訊協議 |
| H F | HART HART和Ff現場總線(2) |
| 編號 | 電池型號 |
| P | 可充電鋰離子電池組 |
| 編號 | 電源/充電器 |
| 1 9 | 電源/充電器（可用于鋰電池和鎳氫電池）美/英/歐式插頭(3) 不包括(4) |
| 編號 | 語言 |
| E D J R | 英語 德語 日語 俄語 |
| 編號 | 產品認證 |
| KL NA | ATEX， FM, CSA 和IECEx 本安（包括FISCO） 無認證 |
| 編號 | 便利升級 |
| U 9 | 便利升級（3年）選項(5) 不包括 |
| 編號 | 標準選項 |
| GM | 圖形（已包括，免費）(6) 設備組態管理（已包括，免費）(7) |
| 編號 | 藍牙 |
9 | 無藍牙通訊(8) 已停產 |
| 編號 | 選項 |
| A S | 備用可充電鋰離子電池組(9) 保護橡膠套和支架 |
| 典型HART型號: 475 H P 1 E KL U GM9 典型HART/總線型號： 475 F P 1 E KL U GM9 | |
(1) 基本型475包括：彩色 LCD 屏幕，系統卡，帶測試頭的連接線，便攜包，快速啟用指南，資源光盤，點觸筆，和背帶。
(2) 訂購此項時，必須選擇便利升級（編號U）。
(3) 如需澳大利亞電源插頭，請訂購產品號00375-0003-0003。
(4) 僅在用戶已經有375/475電源/充電器才可選擇此項。如果是375 電源/充電器，必須是適用鋰電池/鎳氫電池的型號
(5) 便利升級選項允許用戶在3年有效期內給475添加新的系統應用軟件和設備描述文件（DD）。如果沒有該選項，必須把系統卡送至服務中心升級，相應收取一定費用
(6) 圖形功能讓用戶在使用HART或Ff現場總線應用時，能夠利用增強的圖形功能。
(7) 設備組態管理能讓用戶存儲1000多個組態數據并打印。
(8) 藍牙選項用于475跟PC之間通過藍牙協議通訊。請查看 www.fieldcommunicator.com 上已批準藍牙的國家列表。
(9) 一個充滿電的鋰離子電池組能滿足20小時的正常現場使用的電量需求，如需更長的使用時間，需要選用備用電池（代碼A）。
羅斯蒙特HART475手操器最常用的型號：
帶藍牙
1、HART475手操器475HP1ENA9GMT（基本型）
2、HART475手操器475HP1ENAUGMT（三年升級）
3、HART475手操器475HP1EKL9GMT（防爆）
4、HART475手操器475HP1EKLUGMT（防爆+三年升級）
5、HART475手操器475FP1EKLUGMT（HART+FF協議）
不帶藍牙
1、HART475手操器475HP1ENA9GM9（基本型）
2、HART475手操器475HP1ENAUGM9（三年升級）
3、HART475手操器475HP1EKL9GM9（防爆）
4、HART475手操器475HP1EKLUGM9（防爆+三年升級）
5、HART475手操器475FP1EKLUGM9（HART+FF協議）
