Description
概述
NHR-200信號發生器是一種多功能、高精度的便攜式信號源，可用于輸出各種規格的工業信號，支持電流、電壓、電阻、頻率、熱電偶、熱電阻等多種信號輸出類型，最高精度可達0．01％F.S，是工業現場、實驗室以及各類儀表制造商必備的計量測試工具。
★高精度、多功能的源功能。
★查表功能，實現熱電偶mV值、電阻值與溫度的快速互查。
★智能插孔閃光提示，避免誤操作。
★手/自動冷端補償和設定。
★零點量程自校準功能。
★支持RS232通訊接口，采用MODBUS通訊協議，傳輸模式為RTU模式。
★硅膠按鍵盤，超長壽命，手感好。
功能
·電壓輸出 ·模擬變送器輸出 | ·10種熱電偶、熱電阻輸出 ·脈沖輸出 ·存儲及讀取多達64組常用輸出 ·冷端手動、自動補償選擇 |
輸出功能一覽表
| 名稱 | 輸出 |
| 直流電壓DCV | 0～1.2000V/0～12.000V |
| 直流電壓DCmV | -10.00～110.00mV |
| 直流電流DCmA | 0～24.000mA |
| 頻率 | 2.4～100Hz/100～1000Hz/1～10KHz |
| 電阻 | 0～400.00Ω/0～4000.0Ω |
| 熱電偶 | J，R，S，B，N，K，T，E |
| 熱電阻 | Cu50，Pt100，Pt1000 |
| 其他功能 | 手工設定冷端補償功能 |
標準設備
 | 標準配件： ◎原裝歐洲進口鱷魚夾一對(一紅一黑) ◎原裝歐洲進口硬點測試線套件一對(一紅一黑) ◎適配器 ◎NHR-200信號發生器使用手冊 |

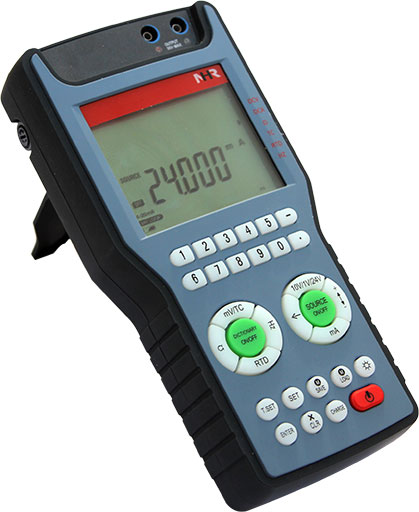

| NHR-200信號發生器外觀圖 |
按鍵功能說明
| 按鍵名稱 | 說明 | 按鍵名稱 | 說明 |
 | 參數切換，室溫調顯，標定輸入 |  | 毫伏，熱電偶量程切換 |
 | 參數設置標定 |  | 脈沖量程切換 |
 | 存儲常用輸出值或設置值 |  | 熱電阻量程切換 |
 | 階梯調用 |  | 電阻量程切換 |
 | 背光控制開關 |  | 進入/退出，字典查詢 |
 | 確認 |  | 電壓量程切換 |
 | 修改輸入參數，將輸入參數清零 |  | 數據加或減 |
 | 階梯參數設定 |  | 電流量程切換 |
 | 電源開關 |  | 左移 |
| 0、1...9 | 數字按鍵 |  | 使能信號輸出 |
| · | 小數點鍵 | - | 負號 |
輸出精度
直流電壓（DCV）信號輸出
| 量程 | 設定范圍 | 分辨率 | 精度(25±10℃每年) ±(%讀數+偏差) | 備注 |
| 100mV | -10.00---110.00mV | 10uV | ±(%0.01+10μV) | 輸出電阻≤0.5Ω |
| 1V | 0---1.2000V | 0.1mV | ±(%0.01+0.1mV) | 輸出電阻≤0.5Ω，最大輸出電流0.25mA |
| 10V | 0---12.000V | 1mV | ±(%0.01+2mV) | 輸出電阻≤0.5Ω，最大輸出電流2.5mA |
直流電流（DCA）信號輸出
| 量程 | 設定范圍 | 分辨率 | 精度(25±10℃每年) ±(%讀數+偏差) | 備注 |
| 20mA | 0---24.000mA | 1uA | ±(%0.01+2μA) | 負載能力19V |
| -20mA | 0---24.000mA | 1uA | ±(%0.01+2μA) | 外部供電5-28V |
電阻(Ω)信號輸出
| 量程 | 設定范圍 | 分辨率 | 精度(25±10℃每年) ±(%讀數+偏差) | 備注 |
| 400Ω | 0---400.00Ω | 0.01Ω | ±(%0.015+0.1Ω) | 0.1mA 激勵時，附加最大 0.25Ω 誤差 0.1~0.5mA 激勵電流，精度中不包含引線電阻 0.5~3mA 激勵電流，精度中不含引線電阻 |
| 4kΩ | 0---4000.0Ω | 0.1Ω | ±(%0.015+0.3Ω) |
熱電偶（TC）信號輸出
| 量程 | 設定范圍 | 分辨率 | 精度(25±10℃每年) ±(%讀數+偏差) | 備注 |
| K | -200---1370℃ | 0.1℃ | -200～ -100℃：0.6℃ | 采用 ITS-90 溫標 精度中不包含冷端補償誤差 |
| -100～400℃：0.5℃ | ||||
| 400～1200℃：0.6℃ | ||||
| 1200～1370℃：0.7℃ | ||||
| E | -200---1000℃ | 0.1℃ | -200～ -100℃：0.5℃ | |
| -100～600℃：0.5℃ | ||||
| 600～1000℃：0.4℃ | ||||
| J | -200---1200℃ | 0.1℃ | -200～-100℃：0.5℃ | |
| -100～ 800℃：0.4℃ | ||||
| 800～1200℃：0.6℃ | ||||
| T | -200---400℃ | 0.1℃ | -200～400℃：0.4℃ | |
| R | -40---1760℃ | 1℃ | -40～100℃：1.5℃ | |
| 100～ 1760℃：1.1℃ | ||||
| B | 400---1800℃ | 1℃ | 400～600℃：1.5℃ | |
| 600～800℃：1.1℃ | ||||
| 800～1800℃：0.7℃ | ||||
| S | -20---1760℃ | 1℃ | -20～100℃：1.5℃ | |
| 100～ 1760℃：1.1℃ | ||||
| N | -200---1300℃ | 0.1℃ | -200～-100℃：0.6℃ | |
| -100～900℃：0.5℃ | ||||
| 900～1300℃：0.6℃ |
熱電阻（RTD）信號輸出
| 量程 | 設定范圍 | 分辨率 | 精度(25±10℃每年) ±(%讀數+偏差) | 備注 |
| Pt100 | -200---850℃ | 0.1℃ | -200～0℃：0.3℃ | Pt100為±1mA 激勵電流 |
| 0～400℃：0.4℃ | ||||
| 400～850℃：0.5℃ | ||||
| Pt1000 | -200～850℃ | 0.1℃ | -200～100℃：0.2℃ | Pt1000為±1mA 激勵電流 |
| 100～300℃：0.3℃ | ||||
| 300～850℃：0.4℃ | ||||
| Cu50 | -50---150℃ | 0.1℃ | -50～150℃：0.5℃ | Cu50 為±1mA 激勵電流 |
脈沖（PULSE）信號輸出
| 量程 | 設定范圍 | 分辨率 | 精度(25±10℃每年) ±(%讀數+偏差) | 備注 |
| 脈沖100Hz | 2.4-100Hz | 0.01Hz | ±0.01Hz | 1~10Vp-p方波，低電平為0V，電平精度 |
| 脈沖1kHz | 100-1000Hz | 0.1Hz | ±0.1Hz | |
| 脈沖10kHz | 1---10 kHz | 10Hz | ±10Hz |
