虹潤NHR-M22系列溫度變送器
單通道、雙通道。二三線制熱電阻、熱電偶輸入。模擬量輸出。輸入/輸出/電源磁隔離。傳輸精度(20℃)：0.2%FS±1字。信號類型和測試范圍可通過配套的上位機軟件進行編程。響應時間短，厚度薄，功耗低。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
 |  單通道、雙通道。二三線制熱電阻、熱電偶輸入。模擬量輸出。輸入/輸出/電源磁隔離。傳輸精度(20℃)：0.2%FS±1字。信號類型和測試范圍可通過配套的上位機軟件進行編程。響應時間短，厚度薄，功耗低。插拔式端子，便于安裝、維護。標準的35mmDIN導軌卡式安裝。 |
概述
將現場的熱電阻或熱電偶信號經過隔離放大處理，轉換為與溫度成線性的直流信號輸出至控制系統，用作熱電偶溫度變送時，具有冷端溫度自動補償功能?？捎门涮椎纳衔粰C(jī)軟件進行參數修改，可以與單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性。本產品品種分為一進一出、一進二出、二進二出，且輸入、輸出磁隔離。

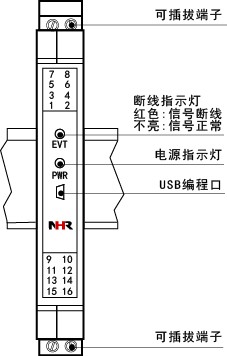

接線圖

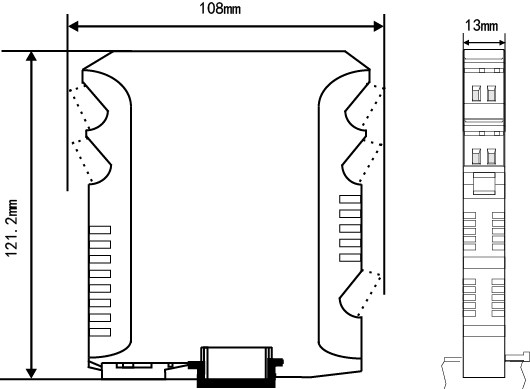

結構外型圖
|
技術參數
| 輸入 | |
| 輸入信號 | 二三線制熱電阻、熱電偶(信號類型和測量范圍可通過配套的上位機軟件進行編程) |
| 輸出 | |
| 輸出信號 | 4-20mA、0-10mA、0-20mA、1-5V、0-5V |
| 輸出負載 | 4-20mA、0-10mA、0-20mA負載電阻RL≤400Ω；1-5V、0-5V負載電阻RL≥250KΩ |
| 電源 | |
| 電源 | DC20-32V |
| 功耗 | 一進一出功耗：≤1W；進二出、二進二出功耗：≤1.4W |
| 其它參數 | |
| 絕緣電阻 (輸入/輸出/電源之間) | ≥100MΩ（500VDC時） |
| 絕緣強度 (輸入/輸出/電源之間) | 1500Vrms (1 min，無火花) |
| 工作溫度 | -10～50℃(無凝露、無結冰) |
| 相對濕度 | 25%～85%RH |
| 保存溫度 | -10～60℃(無凝露、無結冰) |
| 溫度漂移 | 0.0075%FS/℃ |
| 安裝方式 | 35mmDIN導軌安裝 |
| 安裝尺寸 | 13*108*121.2mm(寬*高*深) |
| 傳輸精度 | 0.2%FS±1字 |
| 最小分辨率 | 0.1℃ |
| 內部冷端補償溫度范圍 | -10～50℃ |
| 冷端補償精度 | ±1℃ |
| 響應時間 | 50ms達到最終值的90% |
| 重量 | 約130克 |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
| 適用現場設備 | 二三線制熱電阻、熱電偶傳感器 |

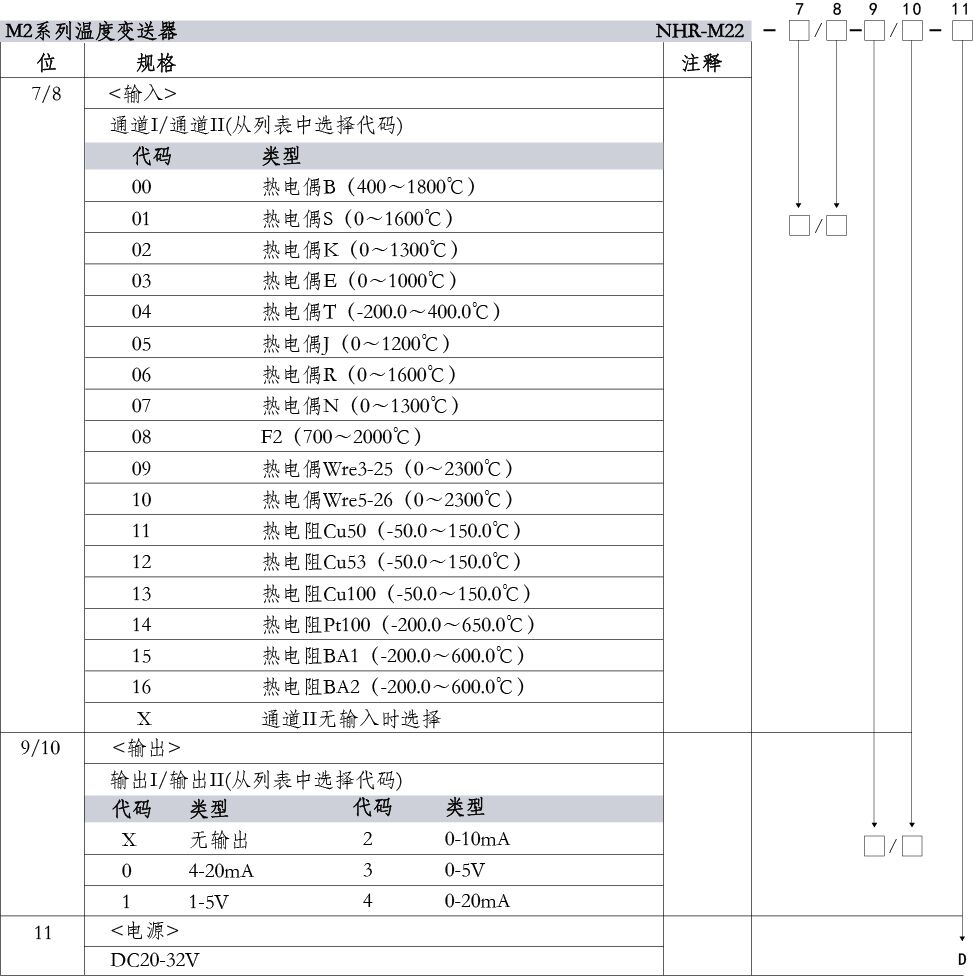

儀表選型
|
備注：電流輸出與電壓輸出之間是不可切換的，需通過更改硬件完成，訂貨時請注明清楚。
型號舉例：NHR-M22-14/14-0/0-D
溫度變送器二進二出，輸入信號為：Pt100，輸出信號為：4-20mA，供電電源為DC20-32V。
（注：訂貨時請?jiān)谶x型后標注輸入量程范圍。）
