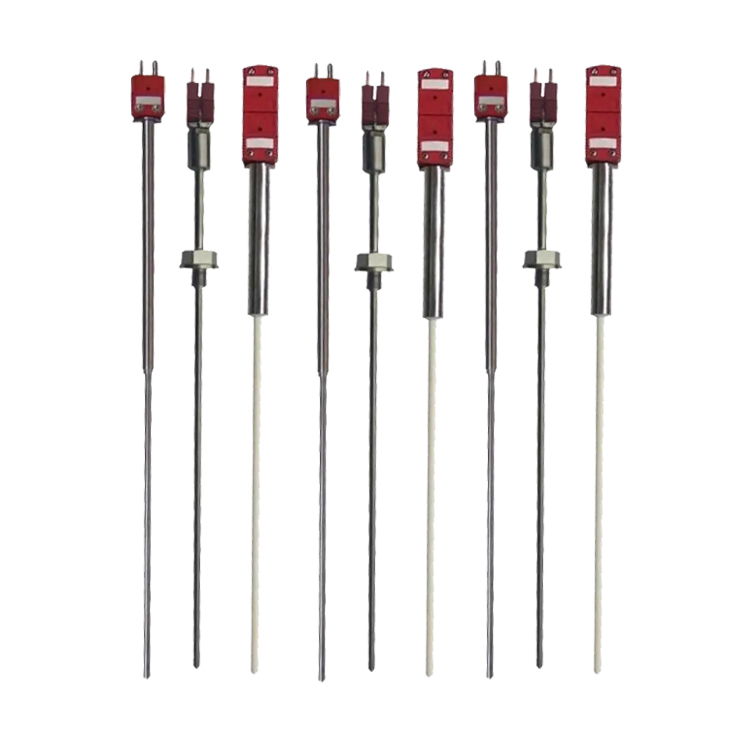

WR□Z系列真空爐專用密封式熱電偶
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
本公司生產的專用熱電偶因采用實體化結構及密封性極強的接線方式，可以有效地保證不破壞體系的真空度。該系列產品由于采用了耐高溫材料做保護管，因此，可在1800℃以上高溫下長期穩定地工作。
主要適用于高溫真空及熱處理等各種真空爐的溫度測量，已應用于黎明公司等企業，可替代價格昂貴的進口產品。
品種規格
名稱 | 型號 | 密封結構 | 保護管 | 長度 | |
材料 | 直徑 | ||||
螺紋密封 | WRBZ--235□ | NPT1/2螺紋密封 | 復合剛玉耐熱合金 | 6或8 | 400×250 |
WRBZ-235□ | 復合剛玉 | 8 | |||
螺紋密封 | WRBZ--2656 | Mo.W管 | 6 | ||
螺紋密封 | WRBZ-295□ | 6或8 | |||
快速法蘭 | WRBZ-335□ | 快速法蘭（真空雙膠圈密封） | |||
WRBZ-335□ | 復合剛玉 | 8 | |||
快速法蘭 | WRBZ-365□ | 復合剛玉 | 6或8 | ||
快速法蘭 | WRBZ-365□ | ||||
主要技術指標
型 號 | 分度號 | 允差值 | 使用溫度(℃) | 熱響應時間τ0.5(s) |
WRBZ-235□ | B | ±0.5%t | 600～1800 | Φ6,Φ8管＜60 Φ10,Φ12管＜90 |
WRW3Z-235□ | WRe3-WRe25(W3、D) | ±1.0%t | 200～2000 | |
WRW5Z-235□ | WRe5-WRe26(W5、C) |
感溫原件
 |  | |
| 鎢錸熱電偶 | 鉑銠熱電偶 | |
 |  | |
| 鎢錸熱電偶 | 鉑銠熱電偶 |

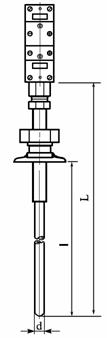

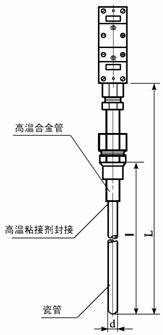

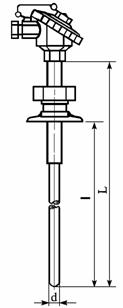

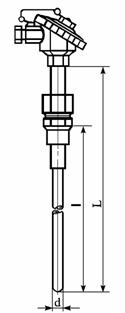

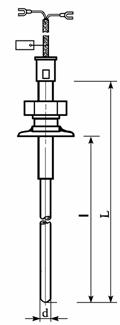

結構
 |  |  |
| WRBZ-235□ WRB3Z-235□ WRB5Z-235□ | WRB3Z-2356 WRB5Z-2356 | WRB3Z-235□ WRB5Z-235□ |
 |  |  |
| WRBZ-335□ WRB3Z-335□ WRB5Z-335□ | WRB3Z-3356 WRB5Z-3356 | WRB3Z-335□ WRB5Z-335□ |

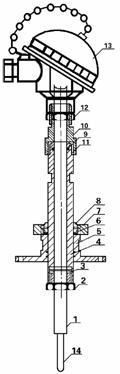

真空爐用鎢錸或貴金屬熱電偶
1.熱電偶保護管2.夾緊套（外購）3.主管4.快速法蘭5. O形圈（硅橡膠）
6.銅螺母7.定位套8.過渡套9.
O形圈Ⅱ（硅橡膠）10.壓緊環
