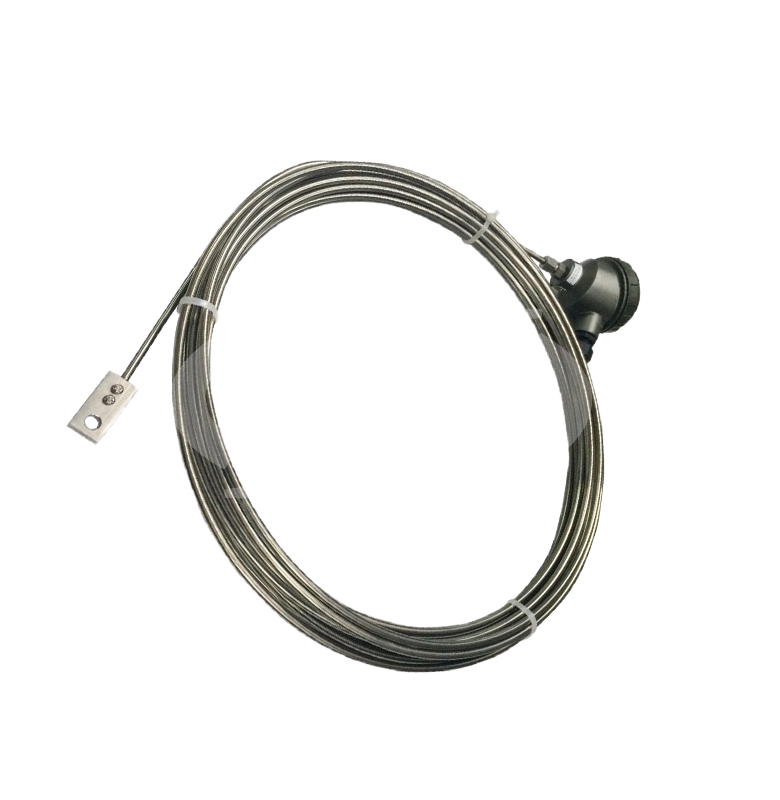

鍋爐爐壁熱電偶
鍋爐爐壁熱電偶是采用φ4、φ5直徑的鎧裝元件作測溫探頭，引出線做成電纜狀，測量端用螺釘或焊接方法緊固在導熱板上。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
鍋爐爐壁熱電偶簡介
鍋爐爐壁熱電偶是采用φ4、φ5直徑的鎧裝元件作測溫探頭，引出線做成電纜狀，測量端用螺釘或焊接方法緊固在導熱板上（當采用熱電阻時，不準用氣焊法），
而導熱板一面帶有與爐壁或管道相吻合的曲面，導熱板被焊接或抱箍在爐（管）壁上，通過導熱板的熱傳導，即可測得爐壁或其它圓柱面的表面溫度。
可用于鍋爐管壁、爐壁及其它圓柱體表面測溫溫度。技術條件符合JB/T5582-91規定。
鍋爐爐壁熱電偶結構特點
WRNT-1911
WRET-1911
測溫范圍℃（WRNT-1911）0～800；
?。╓RET-1911）0～600
分度號：K或E
熱響應時間T0.5S：接殼式≤0.8S
絕緣式≤2.5S
安裝方式：三點焊接（A部為焊接點或用M8螺釘固定）
曲面R尺寸：R=29mm，R=100mm
導熱板面積：20×40mm2
結構方式：接殼式（最長L=25000mm）
絕緣式（最長L=8000mm）
鍋爐爐壁熱電偶外形尺寸
