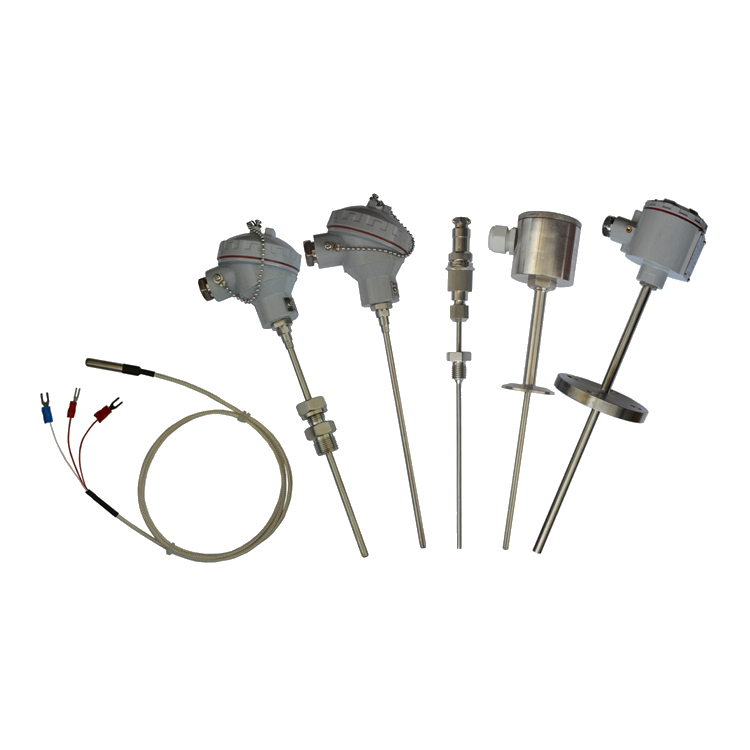

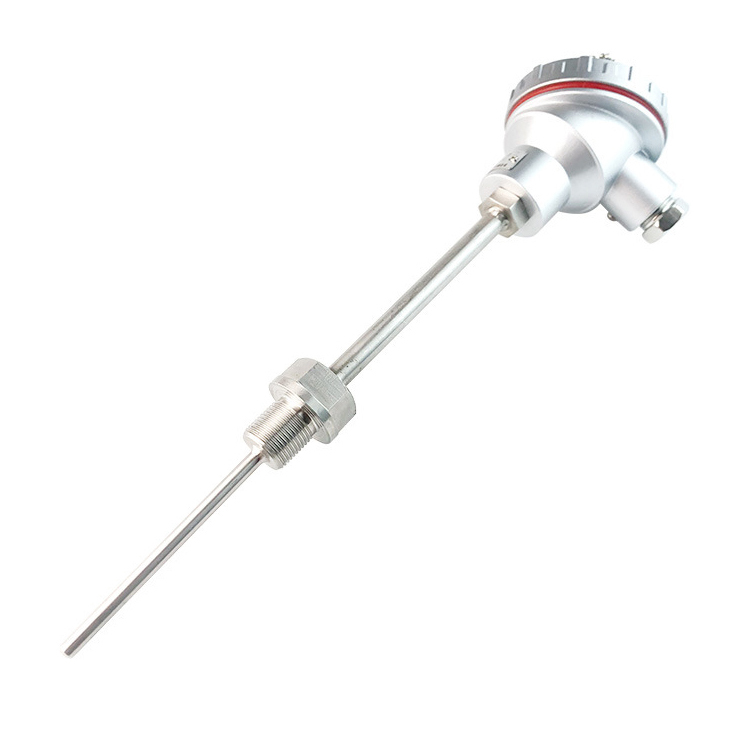

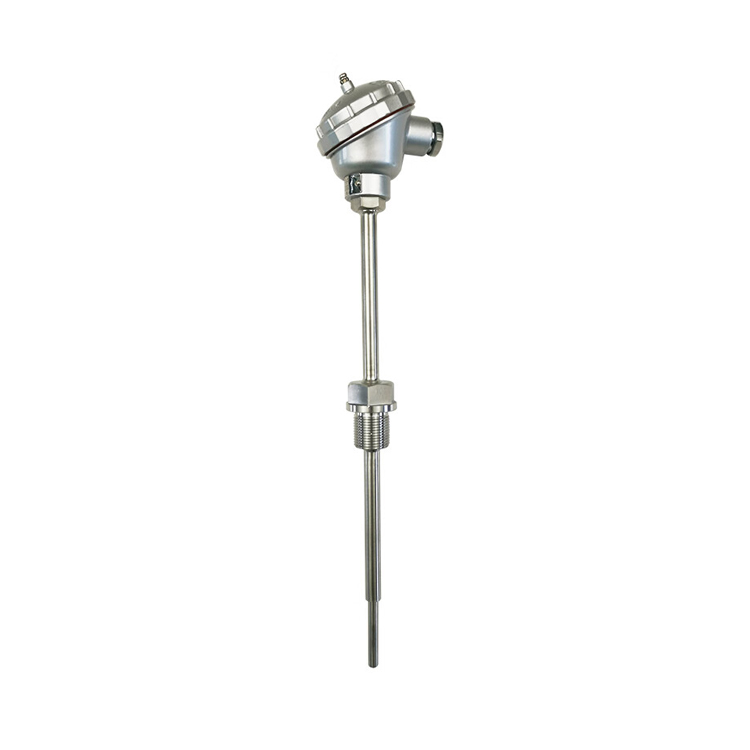

WZPK系列鎧裝鉑熱電阻
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
概述
鎧裝鉑熱電阻，是一種新型的溫度傳感器，具有體形細長，熱響應快，抗振動，使用壽命長等優點。它與顯示儀表配套，可實現對-200～+600℃溫度的檢測或自動調節，廣泛應用于石油、化工、冶金、機械、電力、輕紡、食品、原子能、宇航等工業部門和科技領域。尤其適宜安裝在管道狹窄，彎曲和要求快速反映，微型化等特殊場合?！ ”竟旧a(chǎn)的WZPK系列鎧裝鉑熱電阻，符合國際電工委員會(IEC)標準。我公司生產的鎧裝熱電阻不但具有一般工業用熱電阻的特點外，還具有結構獨特新穎，品種規格齊全，技能性能指標高，質量穩定可靠等優點。
鎧裝鉑熱電阻的構造
由于鎧裝鉑熱電阻的使用要求不同，其外形也往往存在很大差異，但是它們的基本結構大致相同，通常由鎧裝鉑熱電阻感溫元件，安裝固定裝置和接線盒等主要部件組成。
1、鎧裝鉑熱電阻感溫元件：它是由金屬套管，絕緣材料(氧化鎂粉)，引線和鉑熱電阻元件組合而成的堅實體。
2、安裝固定裝置，其結構型式可分為：無固定裝置，固定卡套螺紋、可動卡套螺紋、固定卡套法蘭，可動卡套法蘭等
3、按線方式：其結構可分為無接線盒式、簡易式、防濺型接線盒式、防水型接線盒式、隔爆型接線盒式、插座式等。
作用原理
熱電阻的作用原理是基于利用物質在溫度變化時本身電阻也隨著發生變化特性來測量溫度的。熱電阻的受熱部分(感溫元件)是細金屬絲均勻地雙繞在絕緣材料制成的骨架上，當被測介質中有溫度梯度存在時，則所測得的溫度是感溫元件所在范圍內介質中的平均溫度。
WZPK系列鎧裝鉑熱電阻標準外徑尺寸和套管材質
套管外徑φ | 套管材質 | ||
分度號 | |||
Pt100 | Pt1000 | ||
單支式 雙支式 | 3.0 | 304 | |
3.2 | |||
4.0 | |||
4.8 | |||
5.0 | |||
6.4 | |||
8.0 | |||
適合等級
標準 | ZBY301-85工業鉑熱電阻技術條件及分度表、JJG229-98工業鉑、銅熱電阻檢定規程 | ||||
主要技術參數 | 分度號 | 0℃時的公稱電阻值 | 電阻溫度系數 | 測溫范圍、精度選編用允差 | |
測量范圍(0℃） | 精度等級和允差 | ||||
Pt1000 | 1000 | 0.003851 | -200-500℃ | A級Grade A: | |
Cu50 | 50 | 0.004280 | -50-150℃ | ±(0.3+0.006ltl) | |
測量端的結構總類
熱響應時間
套管直徑 | 熱響應時間 |
Ф3 | ≤3 |
Ф4 | ≤5 |
Ф5 | ≤8 |
Ф6 | ≤12 |
Ф8 | ≤15 |
安裝固定形式
卡套螺紋接頭
 | 代號和尺寸 鎧裝偶外徑 Φ8 Φ6 Φ5 Φ4 Φ3 Φ2 M M16×1.5 M12×1.5 S 22 19 |
卡套法蘭盤
 | 代號和尺寸鎧裝偶外徑Φ8Φ6Φ5Φ4Φ3 DΦ60Φ50 D0Φ42Φ36 D1Φ24Φ20 SΦ22Φ19 d0Φ9Φ7 |

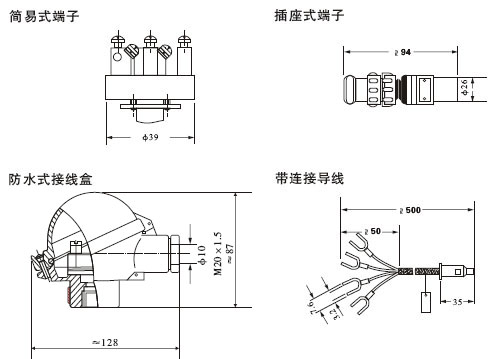

接線盒形式

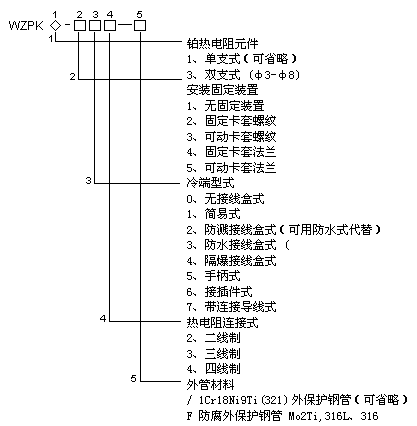

鎧裝熱電阻型號標記
● 無接線盒式
| 熱電阻類別 | 產品型號 | 分度號 | 使用溫度范圍 | 保護管材料 | 規格 總長L |
| 單支鉑熱電阻 | WZPK-□03 | Pt100 | -200~500℃ | 304 321 316L | 客戶自定 |
| 雙支鉑熱電阻 | WZPK2-□03 | ||||
| 單支銅熱電阻 | WZCK-□03 | Cu50 | -50~150℃ |
| 產品型號 | 無固定裝置 | 產品型號 | 固定卡套螺紋 可動卡套螺紋 | 產品型號 | 固定卡套法蘭 可動卡套法蘭 |
| WZPK-103 WZPK2-103 WZCK-103 |  | WZPK-203、303 WZPK2-203、303 WZCK-203、303 |  | WZPK-403、503 WZPK2-403、503 WZCK-403、503 |  |
● 接線盒式
| 熱電阻類別 | 產品型號 | 分度號 | 使用溫度范圍 | 保護管材料 | 規格 總長L |
| 單支鉑熱電阻 | WZPK-□23 WZPK-□33 | Pt100 | -200~500℃ | 304 321 316L | 客戶自定 |
| 雙支鉑熱電阻 | WZPK2-□23 WZPK2-□23 | ||||
| 單支銅熱電阻 | WZCK-□23 WZCK-□33 | Cu50 | -50~150℃ |
| 產品型號 | 無固定裝置 | 產品型號 | 固定卡套螺紋 可動卡套螺紋 | 產品型號 | 固定卡套法蘭 可動卡套法蘭 |
| WZPK-133 WZPK2-133 WZCK-133 |  | WZPK-233、333 WZPK2-233、333 WZCK-233、333 |  | WZPK-433、533 WZPK2-433、533 WZCK-433、533 |  |
● 插座式端子
| 熱電阻類別 | 產品型號 | 分度號 | 使用溫度范圍 | 保護管材料 | 規格 總長L |
| 單支鉑熱電阻 | WZPK-□63 | Pt100 | -200~500℃ | 304 321 316L | 客戶自定 |
| 雙支鉑熱電阻 | WZPK2-□63 | ||||
| 單支銅熱電阻 | WZCK-□63 | Cu50 | -50~150℃ |
| 產品型號 | 無固定裝置 | 產品型號 | 固定卡套螺紋 可動卡套螺紋 | 產品型號 | 固定卡套法蘭 可動卡套法蘭 |
| WZPK-163 WZPK2-163 WZCK-163 |  | WZPK-263、363 WZPK2-263、363 WZCK-263、363 |  | WZPK-463、563 WZPK2-463、563 WZCK-463、563 |  |
● 帶延長導線
| 熱電阻類別 | 產品型號 | 分度號 | 使用溫度范圍 | 保護管材料 | 規格 總長L |
| 單支鉑熱電阻 | WZPK-□73 | Pt100 | -200~500℃ | 304 321 316L | 客戶自定 |
| 雙支鉑熱電阻 | WZPK2-□73 | ||||
| 單支銅熱電阻 | WZCK-□73 | Cu50 | -50~150℃ |
| 產品型號 | 無固定裝置 | 產品型號 | 固定卡套螺紋 可動卡套螺紋 | 產品型號 | 固定卡套法蘭 可動卡套法蘭 |
| WZPK-173 WZPK2-173 WZCK-173 |  | WZPK-273、373 WZPK2-273、373 WZCK-273、373 |  | WZPK-473、573 WZPK2-473、573 WZCK-473、573 |  |
