WP 5位高精度智能數字顯示控制儀
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
5位高精度智能數字顯示控制儀擁有24位A/D轉換器;具備萬分之五的精度和十萬分之一的顯示分辨率;每秒1次到20次的可設置分檔測控速度兼顧高分辨力和測控速度的不同應用需求;顯示亮度有3檔可調節。16段折線功能。具備最大值和最小值記憶功能;3點開關量輸入和4個按鍵可通過單獨編程以實現指定功能。
抗干擾設計，抑制現場的繼電器、接觸器等產生的快速脈沖群干擾和其它電磁干擾，抗干擾能力達到Ⅲ級。
·儀表內部基準小于5ppm/℃;
·熱電偶、熱電阻、直流mV輸入都小于10ppm/℃;
·直流電流、直流電壓輸入小于30ppm/℃;
·如果用戶對這2種信號的溫漂要求較高，可在訂貨時提出特殊訂制。
輸入信號包括：熱電阻(Ptl00、Pt1000三線制或四線制，可跳線選擇)，測溫范圍為(-200.00～500.00)℃
熱電偶 (K、S、E、T) ，分辨力為0.1℃；直流電流；直流電壓；直流mV。
>>基本技術規格
電 源 ·85V～265VAC
工作環境 ·溫度：0～50℃ 濕度≤85% 無凝露
顯示范圍 ·-19999～99999，小數點位置可設定
顯示顏色 ·紅色，顯示亮度3級可設定
顯示分辨力 ·1/100000
輸入信號類型 ·電壓、電流、熱電阻、mV5種,其中
電壓 ·(1～5)V DC,0～5V DC可通過設定選擇
電流 ·(4～20)mA,0～10mA,0～20mA可通過設定選擇
熱電阻 ·Ptl000或Ptl00訂貨時必須注明3線制或4線制通過儀表內部跳線選擇
測溫范圍 ·-(200.00～500.00)℃
熱電偶 ·K,S,E,T可通過設定選擇，分辨力0.1℃
mV信號 ·30mV，60mV,120mV可通過設定選擇
基本誤差 ·小于±0.05%F.S±1字
測量分辨力 ·24位A/D轉換器
A/D轉換速率 :20次/秒
測控速度: 1次/秒、5次/秒、10次/秒、20次/秒4檔可選
>>選配件技術規格
報警輸出 ·繼電器輸出：觸點容量220V AC,3A(阻性負載)
·OC門輸出：電壓<30V,電流<50mA（訂貨時注明）
變送輸出 ·光電隔離: (4～20)mA,0～10mA,0～20mA直流電流輸出，通過設定選擇。
負載能力≤500Ω
(1～5)V,0～5V,0～10V直流電壓輸出，需訂貨時注明
·輸出分辨力：1/3000，誤差<±0.2%FS;
16位變送輸出可訂貨，誤差<0.04%FS
外供電源 ·普通電源P1：用于給變送器供電，輸出值與標稱值的誤差<±5%,負載能力≤100mA
·精密恒壓源P2：用于給壓力、荷重等應變式傳感器供電，輸出值與標稱值的誤差<0.1%,負載能力≤40mA
·精密恒流源P3：一般1.28mA,用于給擴散硅壓力傳感器供電
產品詳情

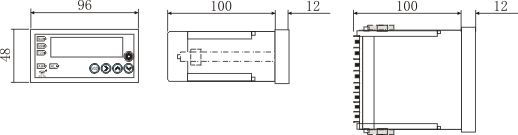

>外形尺寸圖

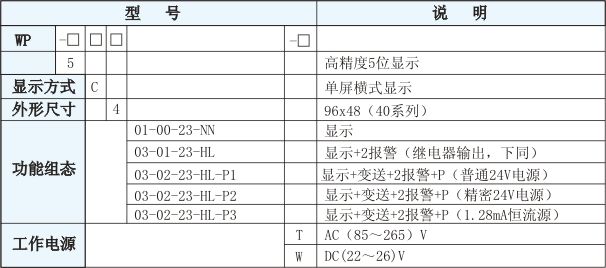

>選型表
